올뉴K5 BF700 네비매립 + 후카 설치 DIY

음..후방카메라 후진등 전원 결국 다 테스트해서 찾아서 장착끝냈습니다.



한 7~8시간 정도 걸렸네요..



간략하게 후기를 남기자면..



JY커스텀 매립제를 이용했는데 전에 K3매립때도 느꼈지만 오디오 밀어넣는 공간이 상당히 빡빡해서 여러차례



뺏다 넣었다해서 겨우 완료했습니다.

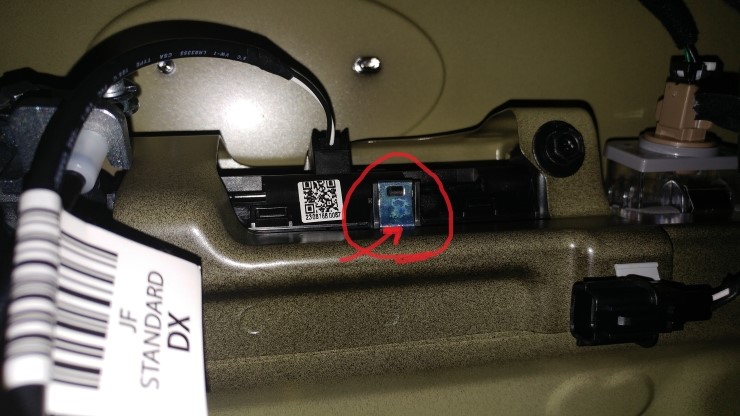

트렁크 손잡이 부분 탈거시 저 클립부분이 지금 사진에 보이는 부분 반대뒤쪽에도 있는데 어떻게 할수가 없어서 힘으로 빼다가



클립하나가 트렁크 도어 안으로 들어가는 바람에 트렁크 열고 닫을때 달그락거리네요 -_-



조만간 어떻게든 빼야겠습니다.

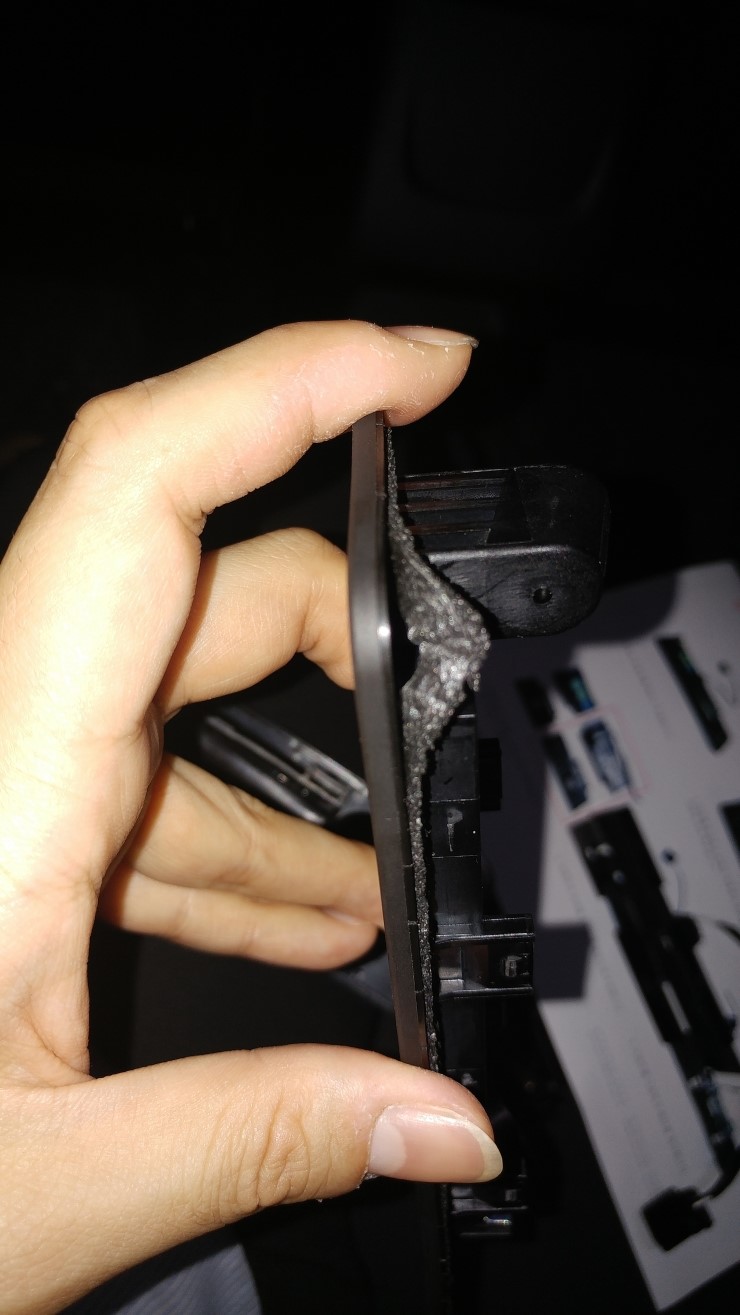

탈거하고 나면 붙어있던 저 얇은 스폰지를 카메라 장착가능한 매립제로 옮겨붙여야하는데 너무 얇고 잘 안떨어져서 늘어지기 쉽네요..



다시 붙여야 세차시 물이 들어오는걸 막아주는건데 다시 어찌 붙이긴 했지만 살짝 불안합니다;;



어떻게든 좀더 보강을 할 예정입니다.

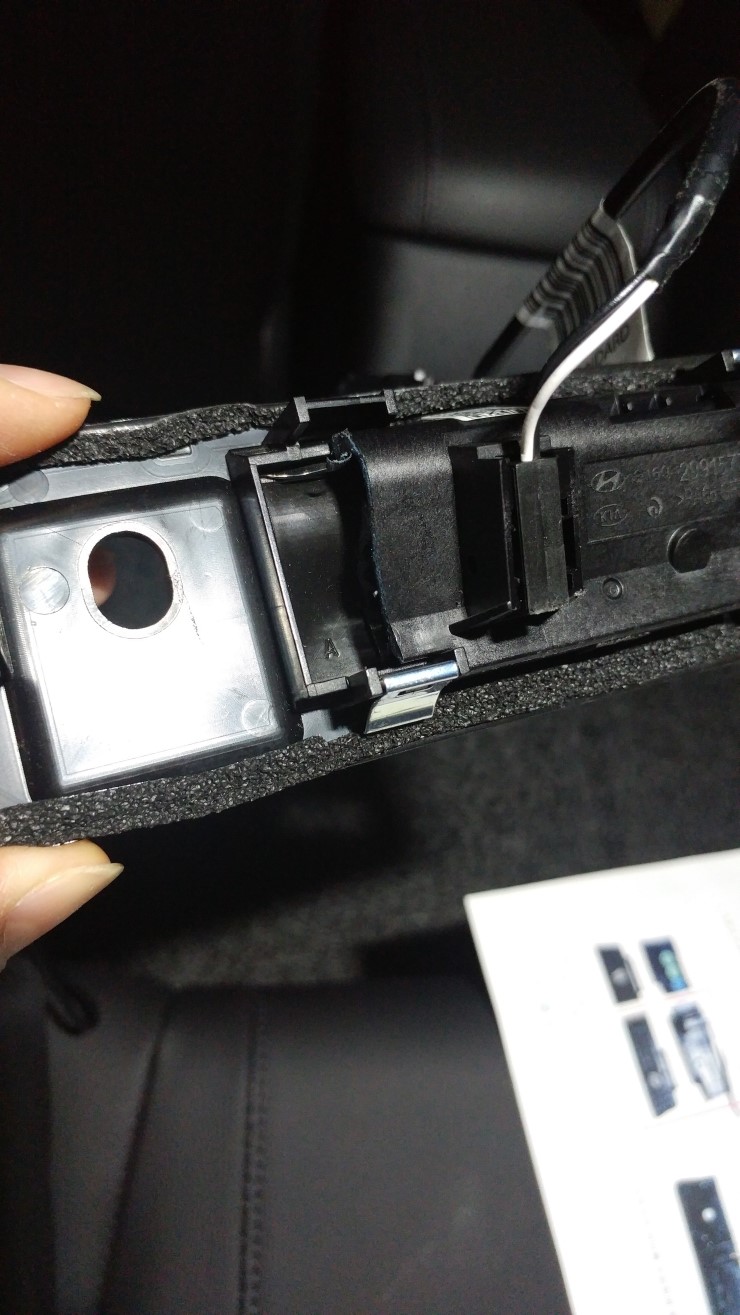

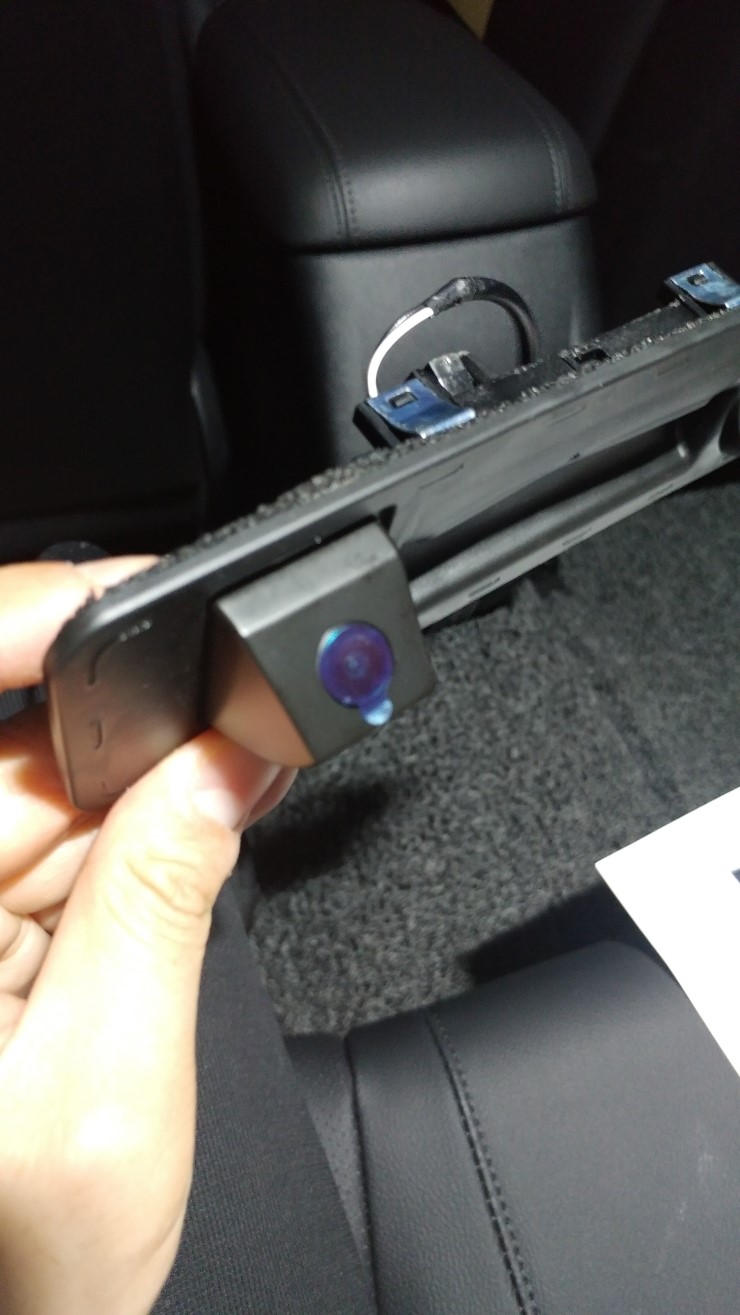

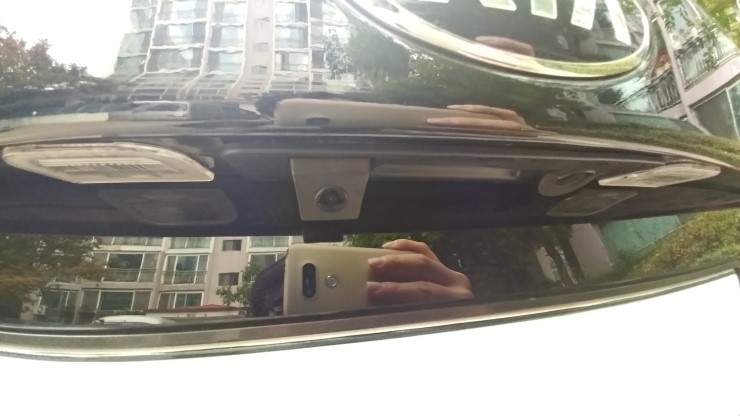

기존 트렁크 스위치 부분 일부를 잘라서 카메라 들어갈 공간 확보를 해주고



이렇게 준비완료..



배선도 처리하고..

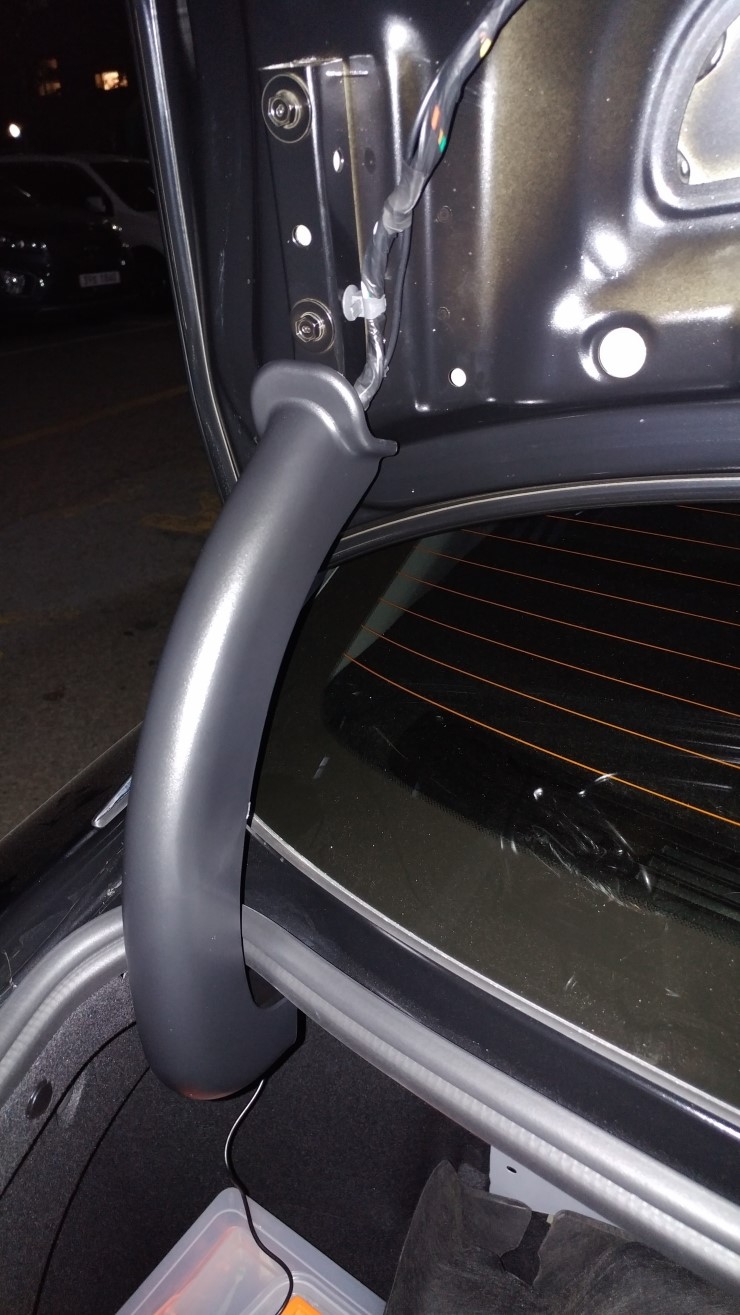

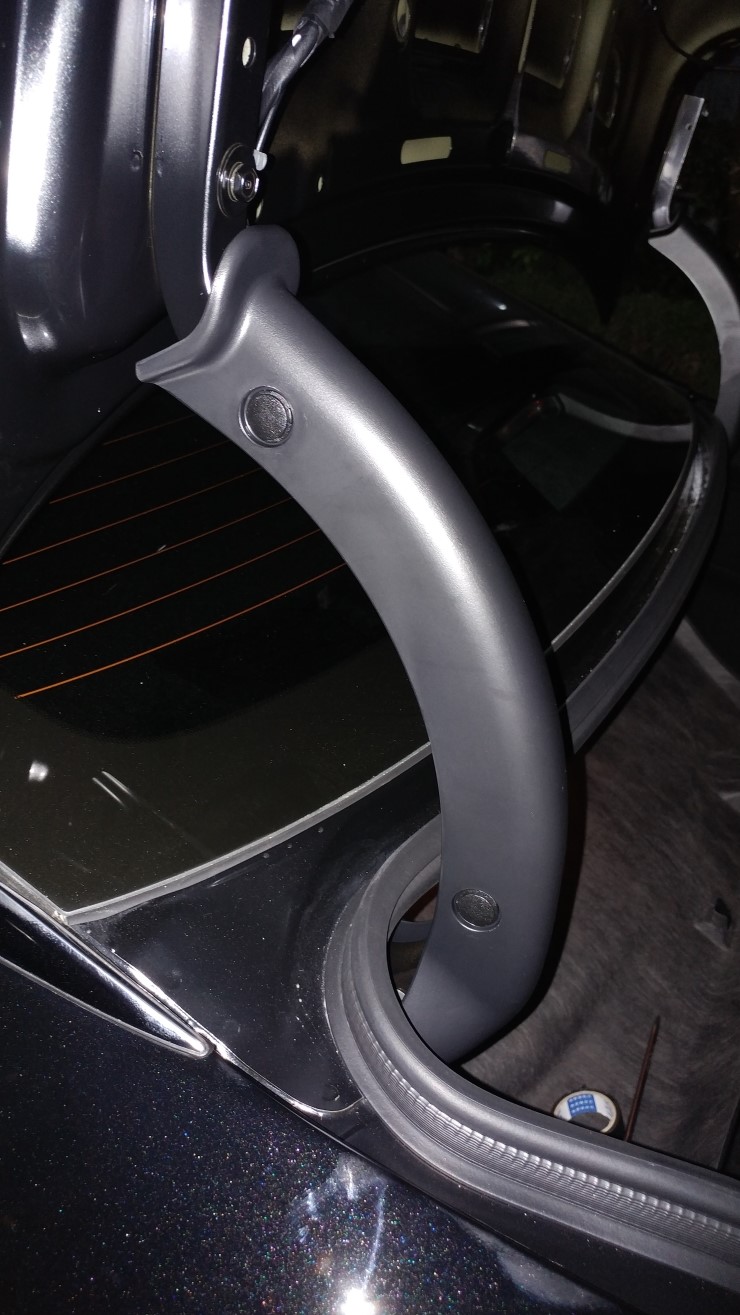

참고로 저 플라스틱 가드는 보시다시피 옆에 두개의 똑딱이 나사로 되어있어서 빼면 금방 탈거됩니다.

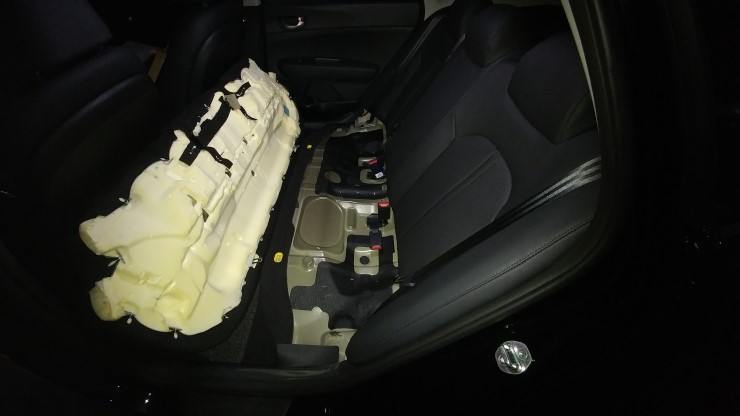

이제 카메라 선을 네비까지 보내기 위해서 2열 시트를 탈거하고 배선을 트렁크쪽으로 넘깁니다..



보통 트렁크 사이드쪽을 옷걸이 같은걸로 쑤시면 2열 C필러쪽으로 빠져나오는데 LPI 차량이라 그런지 옆쪽에 공간이없네요..



그래서 시트 들어내고 시트뒤로 넘겼습니다.

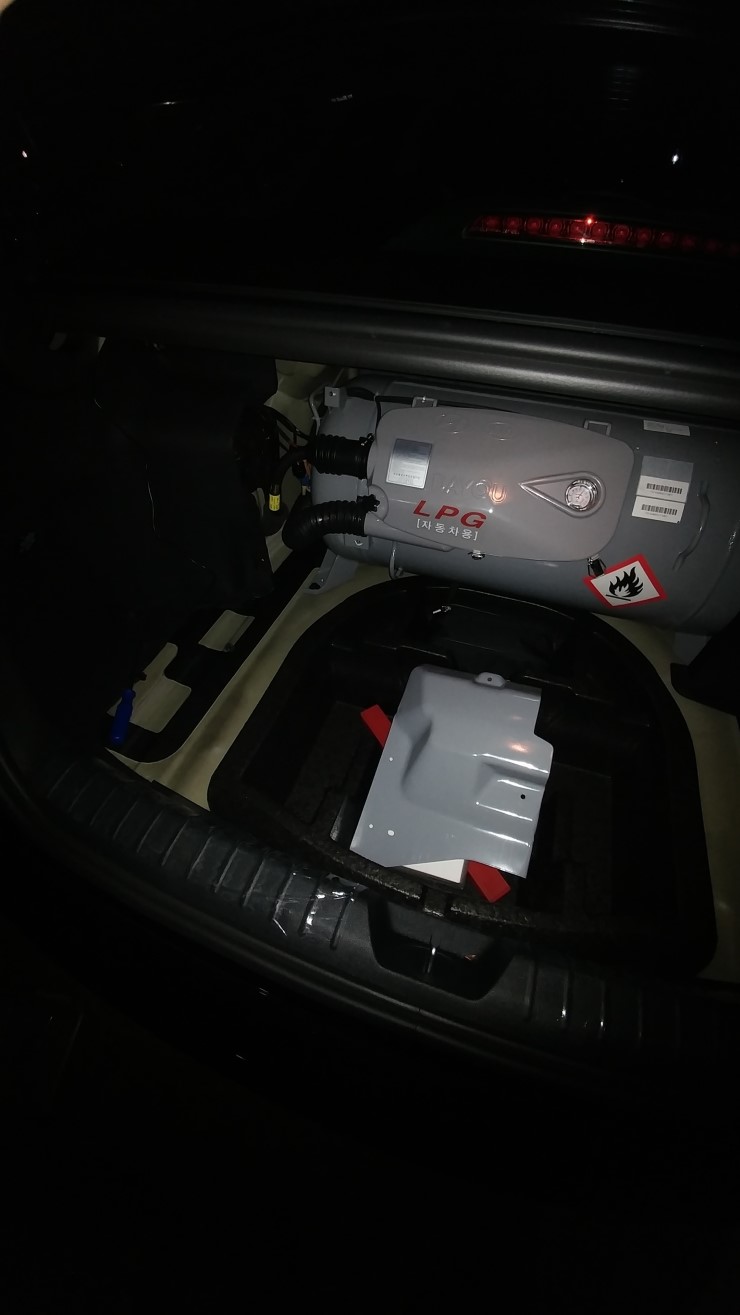

가스통 덮개도 풀어주고..



가스통 뒤로 2열등쪽 공간한쪽 구석에 배선넘어오는 공간이 있습니다.



2열 등받이 아래로..ㅎㅎ

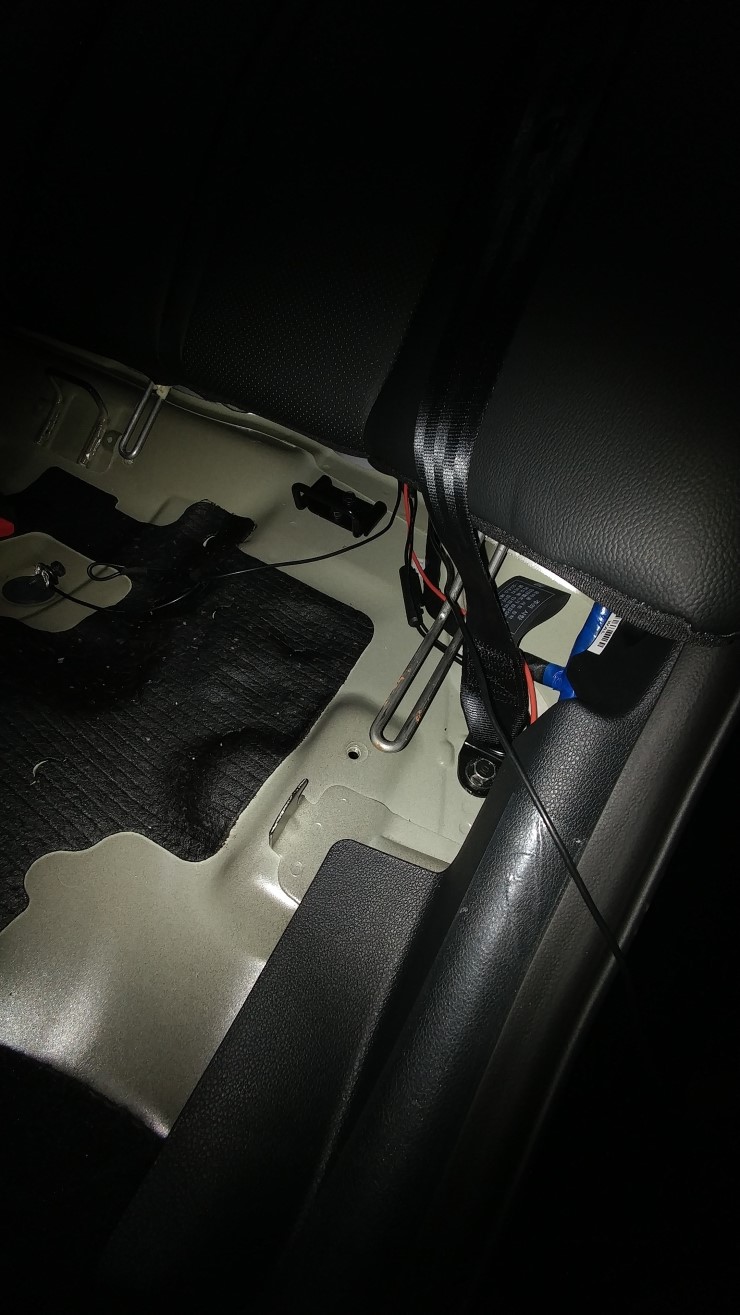

트렁크에서 실내로 배선넘어오면 도어 스커프들어내고 아래로 깔아서 운전석으로 수숙..이건 금방이죠..

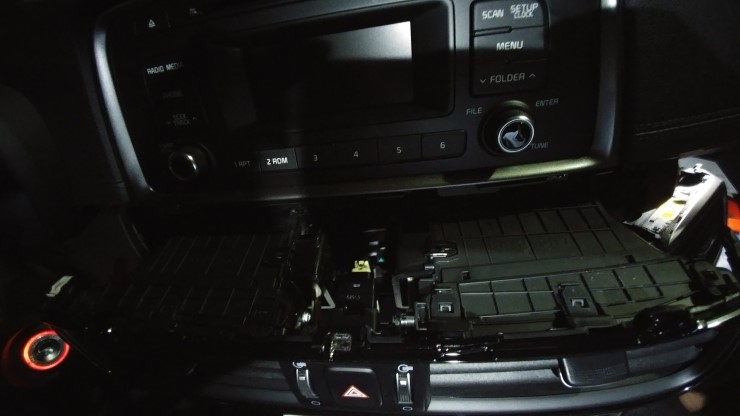

그리고 이제 오디오 탈거를 시작합니다.

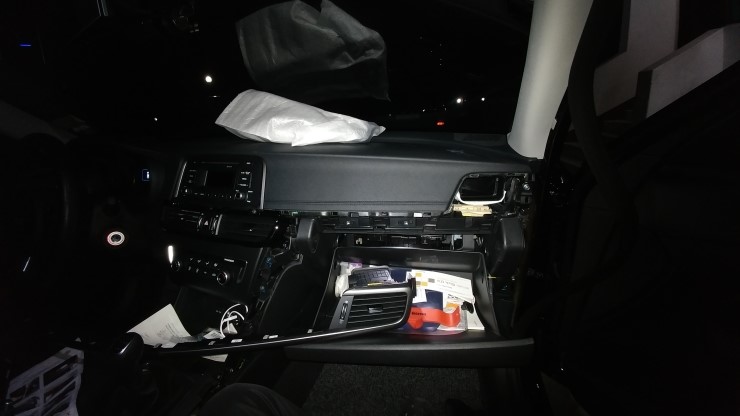

보조석 수납함 열고 사이드 커버 뜯고 수납함 윗면 커버 열어서 나사2개 풀면 공조기부터 쭉~이어지는 트림이 탈거가 됩니다.

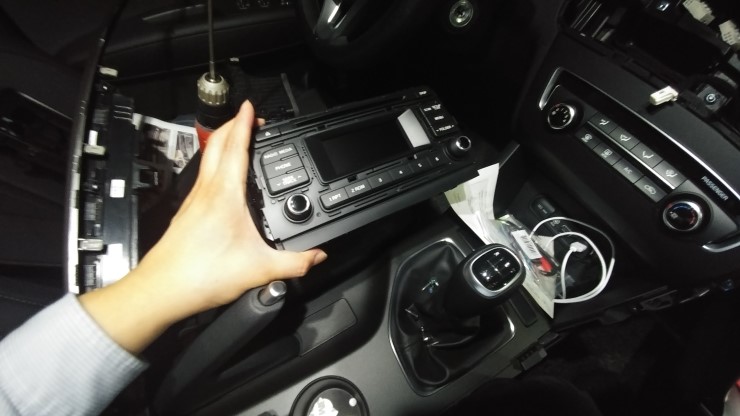

센터 공조기 한쪽 나사도 풀고 탈거하면 오디오 고정한 나사 2개가 또 나오는데 역시 탈거하고 뜯어냅니다.

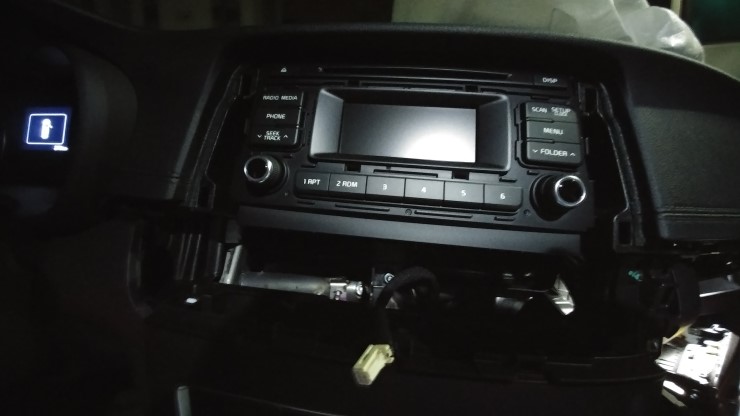

오디오 태두리 마감도 탈거하고..



이쯤되니 손가락이 너덜너덜 해지네요 ㅠㅠ

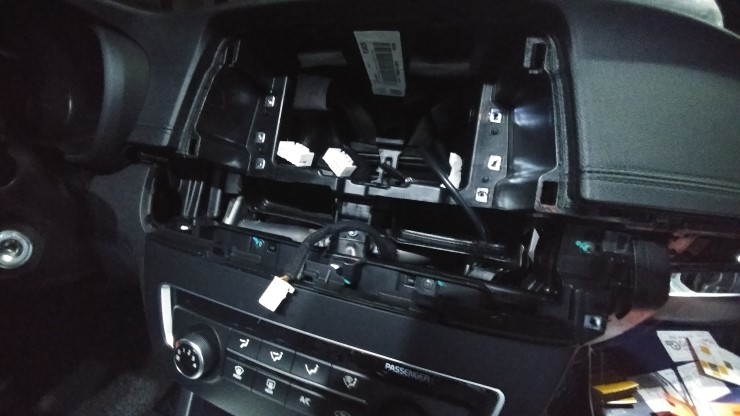

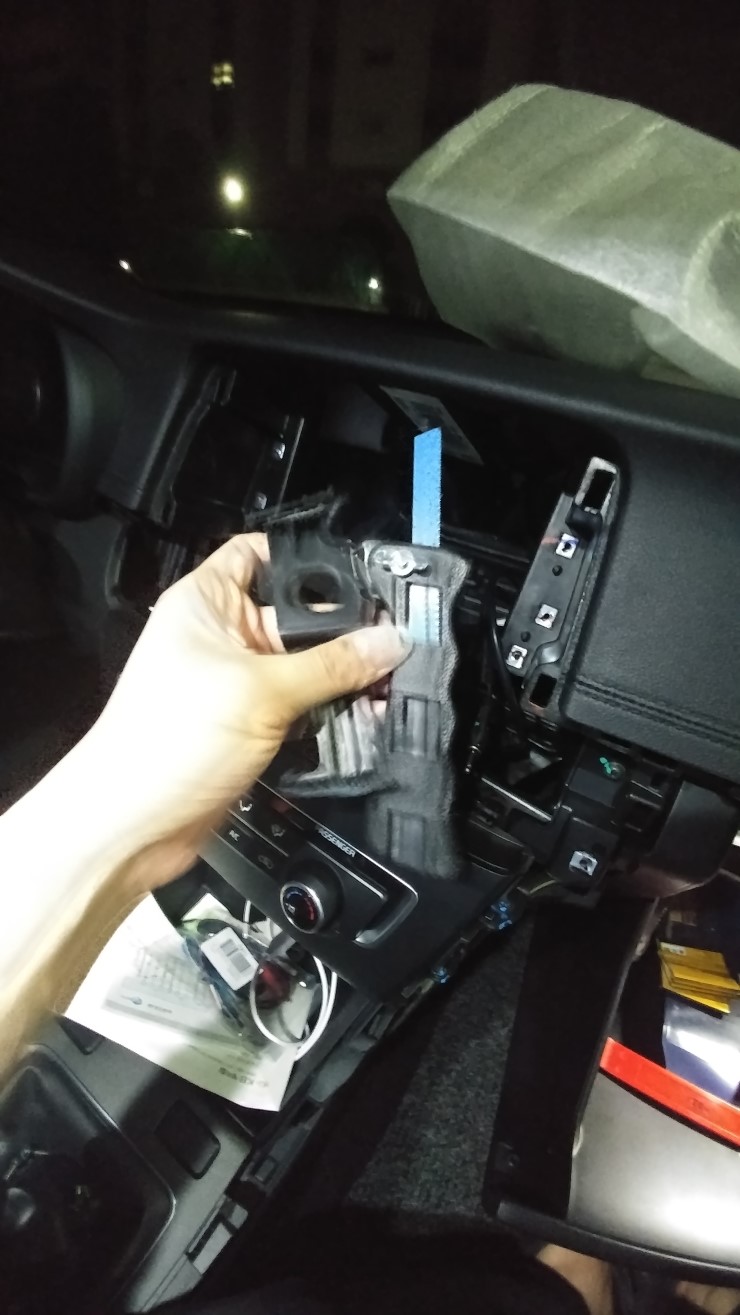

오디오 꺼내면 보이는 안쪽 가운데 세로 기둥은 잘라야한다네요..



줄톱으로 슥슥...잘랐습니다.

밤늦게 시작했더니 피곤해서 하다말고 좀 잤습니다. ㅋㅋㅋ



아침에 다시 작업...

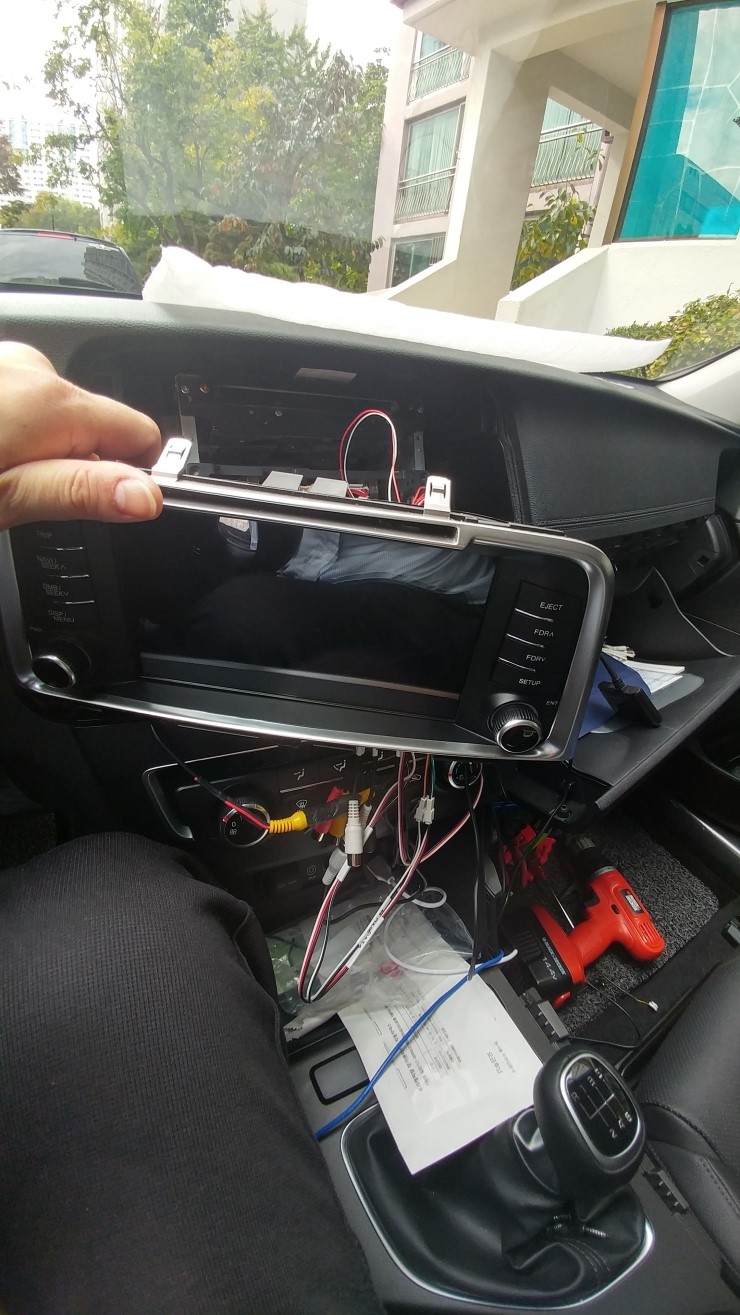

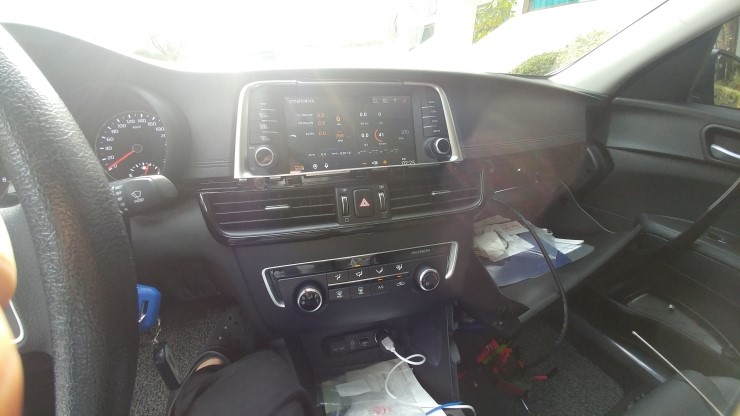

마감재에 네비 고정시키고..



배선들 흠읍테이핑 해서 대충 쑤셔넣었습니다 .ㅋㅋ



공간이 안나서 한참을 해매느라 힘빠지고 지켜서 마무리를 걍 대충;



보조석 수납함내 상단으로 메모리카드 장착모듈 고정시키고 마무리~~

후카도 한번 확인..

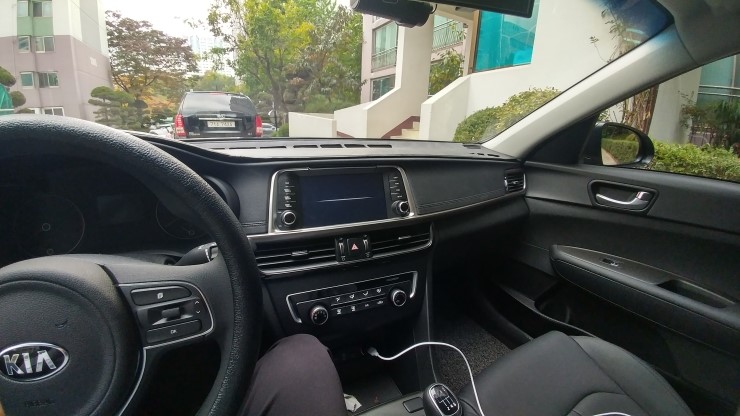

다 잘 동작하네요..



이번에는 특히 AUX를 살려보려고 듀얼aux 제품을 사서 연결해봤는데 잘 동작합니다.



네비의 AUX선을 계속 꼽아두지 않아도 되고 밖으로 AUX선이 보이지 않아서 더 좋네요..



이상 네비매립 및 후카장착 DIY 였습니다.
